Как заряжать LiPo-аккумуляторы для FPV-дрона — вопрос, от которого зависит не только ресурс батареи, но и безопасность помещения. LiPo способен отдавать большой ток, поэтому ошибка в типе аккумулятора, числе банок, конечном напряжении или проводке может привести к вздутию, возгоранию и повреждению зарядного устройства. Безопасный процесс начинается с осмотра батареи и заканчивается правильным хранением, а не отключением разъёма после сигнала.
Что означают 1S, 4S, 6S, LiPo и LiHV

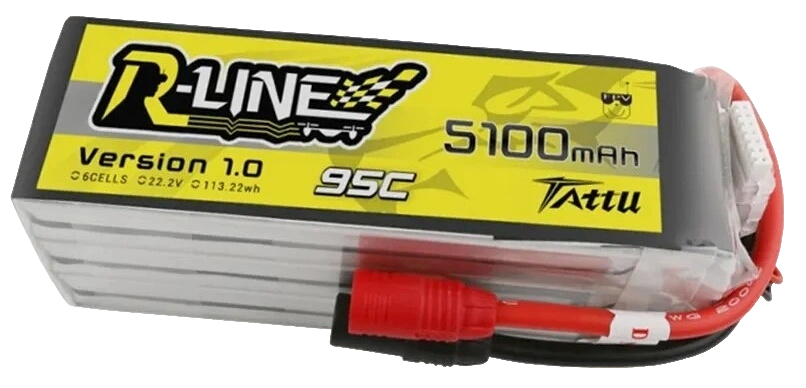

Буква S показывает число последовательно соединённых ячеек. Одна стандартная LiPo-ячейка имеет номинальное напряжение около 3,7 В и заряжается максимум до 4,20 В. Поэтому полностью заряженный 4S-пакет имеет около 16,8 В, а 6S — около 25,2 В. Зарядник должен правильно определить число банок и контролировать каждую из них.

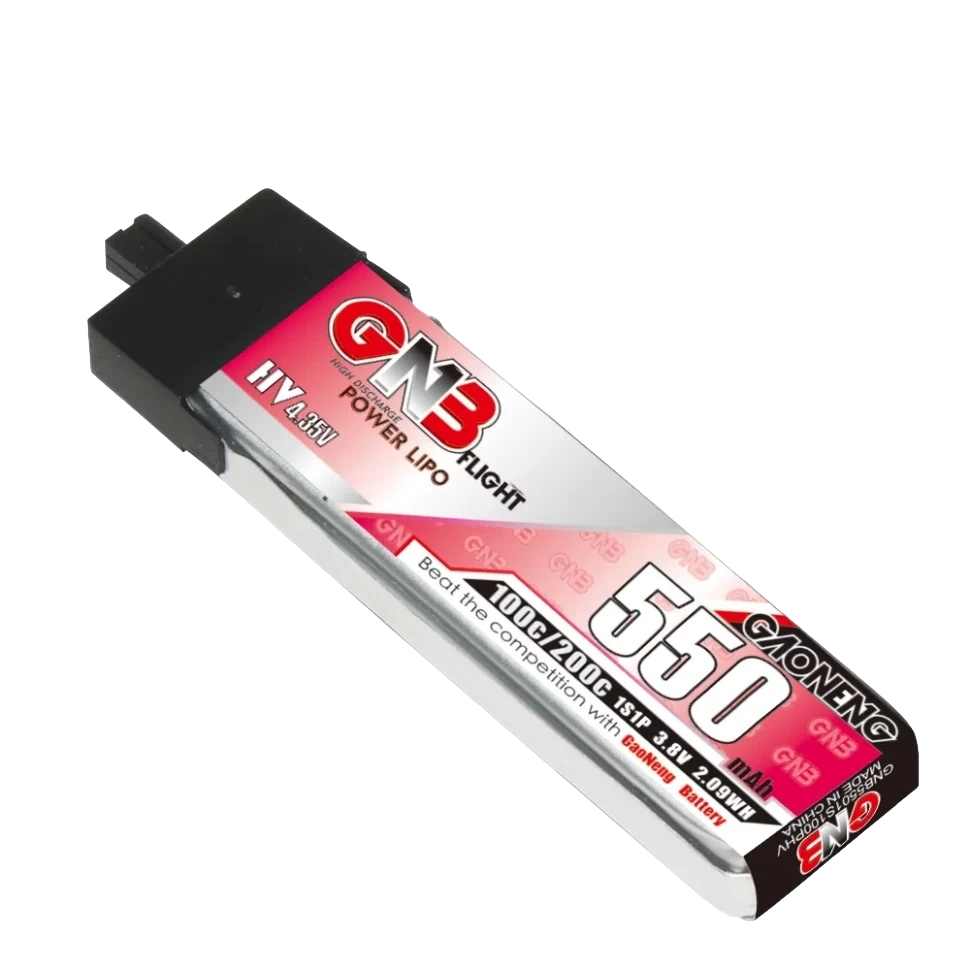

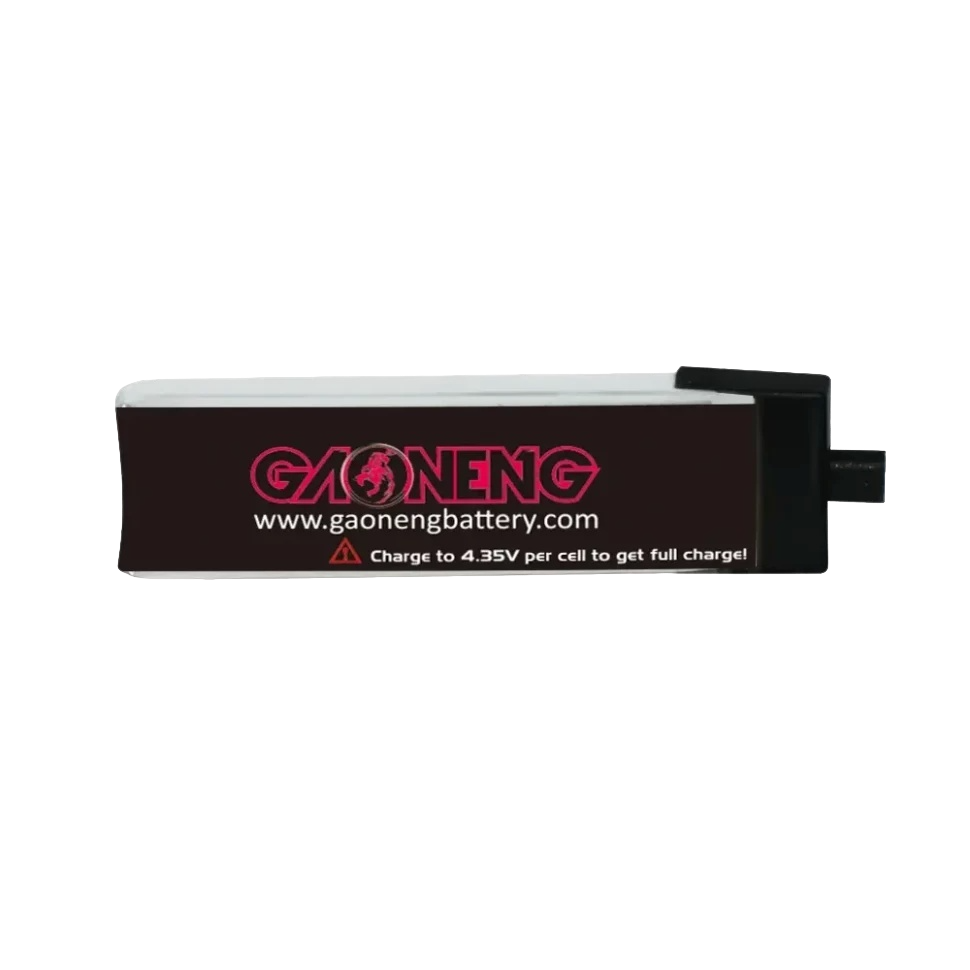

LiHV — разновидность литий-полимерного аккумулятора с повышенным конечным напряжением, обычно до 4,35 В на ячейку, если это прямо допускает производитель. Режим LiHV нельзя использовать для обычного LiPo: превышение 4,20 В на ячейку увеличивает риск повреждения и пожара. Обратная ошибка менее опасна, но LiHV не зарядится до полной предусмотренной ёмкости.
Ёмкость указывается в миллиампер-часах. Обозначение C описывает ток относительно ёмкости. Для зарядки 1C ток численно равен ёмкости в ампер-часах: 1500 мА·ч — это 1,5 А, 850 мА·ч — 0,85 А, 300 мА·ч — 0,30 А. Если производитель не разрешает больше, 1C — понятная консервативная отправная точка.
Какое оборудование потребуется
Нужен балансный зарядник, который поддерживает тип батареи и число банок. Некоторые компактные устройства рассчитаны только на 1S, другие работают с 1–6S и несколькими химическими составами. Универсальная надпись на корпусе не заменяет проверку инструкции: важны диапазон входного питания, максимальная мощность, разъёмы и ток балансировки.
Многие DC-зарядники не подключаются напрямую к розетке. Им требуется внешний блок питания с подходящим напряжением, мощностью и разъёмом. Если зарядник способен выдать 500 Вт, это не означает, что он получит такую мощность от блока на 100 Вт. Реальная мощность ограничивается самым слабым звеном и настройкой входного тока.
Для пакетов 2S и выше обычно подключаются два кабеля: силовой разъём передаёт основной зарядный ток, балансный даёт доступ к отдельным ячейкам. Заряд в режиме Balance без исправного балансного соединения начинать нельзя. У 1S-систем схема может быть другой: многоканальный зарядник контролирует каждую батарею как отдельную ячейку.
-
Зарядное устройство с поддержкой LiPo или LiHV нужной размерности.
-
Совместимый и исправный блок питания для DC-модели.
-
Качественный силовой кабель и балансная плата без ослабленных контактов.
-
Негорючая поверхность и место вдали от бумаги, тканей и растворителей.
-
Возможность постоянно наблюдать за процессом.
Проверка аккумулятора перед зарядкой
Осмотрите оболочку, углы, провода и разъёмы. Не заряжайте батарею с проколом, сильной вмятиной, оголённым проводом, следами электролита или выраженным вздутием. После удара дайте пакету остыть и измерьте напряжение каждой банки отдельно; механическое повреждение может проявиться не сразу.
Сравните напряжения ячеек. Небольшое различие зарядник выравнивает, но заметный разброс может указывать на деградацию или повреждение. Если одна банка имеет необычно низкое напряжение, не запускайте автоматический цикл «восстановления» без понимания причины. Глубоко разряженный литиевый аккумулятор может быть внутренне повреждён.
Убедитесь, что разъём подходит без переходника сомнительного качества. Почерневший пластик, ослабленные контакты и нагрев кабеля означают повышенное сопротивление. Такой участок может стать источником тепла даже при правильно выбранном токе.
Пошаговая балансная зарядка LiPo
Поставьте зарядник и аккумулятор на негорючую поверхность. Подключите блок питания к заряднику и убедитесь, что входные параметры в норме. Затем подключите силовой кабель батареи, после него — балансный разъём, не смещая колодку относительно контактов.
Выберите химический тип: LiPo для обычного аккумулятора или LiHV только для маркированного высоковольтного. Выберите режим Balance Charge. Укажите число банок и ток. Для аккумулятора 4S 1500 мА·ч при зарядке 1C это 4S и 1,5 А; для 6S 1050 мА·ч — 6S и примерно 1,05 А.
Перед стартом зарядник обычно показывает определённое по силовым проводам напряжение и число банок по балансному разъёму. Эти значения должны совпасть с маркировкой батареи. Если устройство сообщает R: 4S, а пользователь выбрал S: 6S, процесс не запускают — сначала ищут ошибку подключения или настройки.
Во время зарядки контролируйте температуру, напряжение каждой ячейки и отсутствие запаха. Исправный пакет при умеренном токе не должен заметно нагреваться. Если батарея раздувается, шипит, пахнет растворителем или быстро нагревается, прекратите процесс безопасным способом, не берите пакет голыми руками и действуйте по заранее подготовленному плану пожарной безопасности.
После завершения убедитесь, что ячейки сбалансированы и конечное напряжение соответствует выбранной химии. Сначала остановите программу штатной командой, затем отсоедините батарею. Не выдёргивайте балансный разъём за провода — держитесь за корпус колодки.

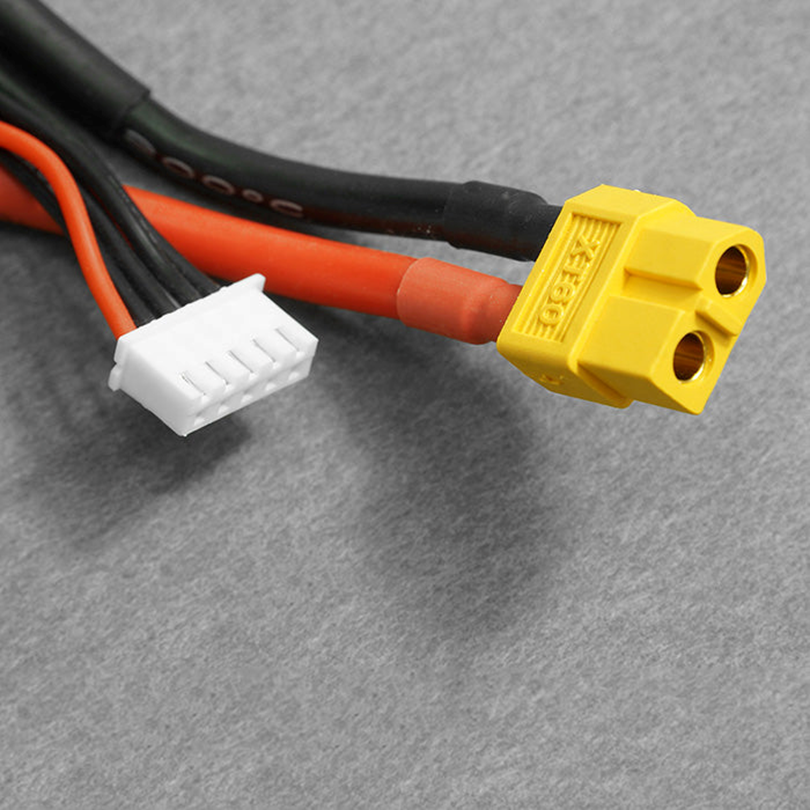

Силовой и балансный разъёмы выполняют разные задачи и обычно подключаются вместе.
Хранение и режим Storage
Полностью заряженный LiPo не стоит оставлять на длительное хранение. Высокое напряжение ускоряет деградацию и увеличивает запас энергии при аварии. Для стандартного LiPo обычно используют режим Storage около 3,8 В на ячейку; точное целевое значение задаёт зарядное устройство и производитель аккумулятора.
Если после полёта напряжение ниже уровня хранения, зарядник добавит энергию. Если батарея осталась почти полной, режим Storage разрядит её. У маломощных зарядников внутренний разряд может идти долго и сильно нагревать корпус, поэтому вентиляционные отверстия нельзя закрывать.
Храните аккумуляторы в прохладном сухом месте, защищённом от солнца, металлических предметов и механических повреждений. Огнестойкая сумка уменьшает распространение пламени и горячих частиц, но не делает хранение полностью безопасным и не заменяет негорючее размещение.
Периодически проверяйте напряжение и внешний вид. Саморазряд одной банки заметно быстрее остальных — признак неисправности. Контакты силовых разъёмов закрывают так, чтобы они не могли замкнуться на инструмент или соседний аккумулятор.
Параллельная зарядка: почему она требует опыта
Параллельная плата соединяет несколько пакетов так, что зарядник видит их как один аккумулятор большей ёмкости. Это экономит время, но ошибка создаёт большие выравнивающие токи между батареями. Пакеты должны иметь одинаковое число банок, одинаковую химию и близкое напряжение до соединения.
Нельзя подключать к одной параллельной плате 4S и 6S, LiPo и LiHV или почти полный и разряженный пакет. Сначала измеряют каждую батарею и только затем соединяют. Ток зарядки считают по суммарной ёмкости, но ограничивают возможностями платы, проводов, блока питания и самого зарядника.
Предохранители на параллельной плате дают дополнительную защиту, но не исправляют неверную процедуру. Новичку безопаснее заряжать по одному пакету или использовать настоящий многоканальный зарядник с независимыми каналами. Особенно это касается старых батарей с разным внутренним сопротивлением.
Распространённые ошибки
· LiHV-режим для обычного LiPo. Конечное напряжение оказывается выше допустимого.
· Зарядка только по силовому разъёму. Без балансировки зарядник не контролирует расхождение отдельных банок.
· Ток выбран в амперах без пересчёта ёмкости. Для маленького 300 мА·ч пакета 1C — всего 0,3 А.
· Зарядка сразу после полёта. Горячему аккумулятору сначала дают остыть.
· Оставление без наблюдения. Даже исправная техника не исключает дефект батареи или контакта.
· Хранение полностью заряженным. Это ускоряет старение и увеличивает последствия аварии.
Если зарядник сообщает об ошибке числа банок, высокого сопротивления или балансного подключения, не обходите предупреждение. Отключите питание, осмотрите проводку и измерьте аккумулятор. Постоянная ошибка на одной батарее — повод вывести её из эксплуатации и утилизировать по местным правилам обращения с литиевыми аккумуляторами.
Частые вопросы о зарядке LiPo
Можно ли оставить аккумулятор в заряднике после завершения? Лучше отключить его после штатного окончания и проверки напряжений. Зарядник не предназначен для постоянного хранения подключённого пакета, а случайное изменение программы или отказ контакта создаёт лишний риск. Если полёт отменился, переведите батарею в Storage в тот же день, не откладывая на неопределённый срок.
Нормально ли, что ячейки отличаются на несколько сотых вольта? Небольшое расхождение встречается и обычно уменьшается к концу балансной зарядки. Важна динамика: если одна банка постоянно отстаёт, быстро проседает под нагрузкой или зарядка очень долго не может её выровнять, пакет требует отдельной проверки. Не маскируйте проблему увеличением тока и не продолжайте использовать батарею в ответственной модели.
Что делать со вздутым аккумулятором? Не прокалывайте оболочку, не сжимайте пакет и не пытайтесь «вылечить» его зарядкой. Переместите аккумулятор в безопасное негорючее место только если это можно сделать без риска, изолируйте контакты и следуйте местным правилам утилизации литиевых батарей. Сильно нагретый или повреждённый пакет лучше не трогать до стабилизации ситуации.
Почему зарядник ограничивает ток? Причиной может быть недостаточная мощность блока питания, заданный входной лимит, предел канала, высокая температура или напряжение батареи. Например, одинаковый ток требует большей мощности для 6S, чем для 4S. Не отключайте защиту вслепую: проверьте входное напряжение, мощность источника, вентиляцию и формулу P ≈ U × I. Ограничение часто показывает реальную границу системы.
Контрольный список одной зарядной сессии. Осмотрите каждый пакет и подпишите батареи, если их несколько. Поставьте оборудование на негорючую поверхность, проверьте мощность блока питания, подключите силовой и балансный разъёмы. Выберите правильную химию, число банок и ток, затем сравните заданное и определённое зарядником значение S. Не уходите из помещения и периодически контролируйте температуру. После завершения проверьте напряжения ячеек, штатно остановите программу и отсоедините аккумулятор за корпус разъёма. Батареи для ближайшего полёта оставьте заряженными только на короткий срок, остальные переведите в Storage. Отдельно отложите пакеты с повреждениями или необычным разбросом банок, чтобы они случайно не вернулись в рабочий комплект.
Ведите простой учёт аккумуляторов: дата ввода, число циклов, заметные удары, внутреннее сопротивление при одинаковой температуре и причина списания. Абсолютное значение сопротивления зависит от зарядника и условий, поэтому полезнее наблюдать устойчивый рост у одной батареи относительно остальных. Маркировка пакетов помогает не смешивать исправные и подозрительные аккумуляторы и заранее планировать замену.
Как выбрать зарядник для FPV
Сначала перечислите батареи: химия, число банок, ёмкость и разъёмы. Затем определите число одновременно заряжаемых пакетов и доступный источник питания. Для tiny whoop удобны независимые 1S-каналы, для 4S и 6S — балансный зарядник с достаточной мощностью и понятным контролем ячеек.
Два канала полезны, если часто используются разные аккумуляторы: каждый канал независимо задаёт тип, ток и число банок. Однако общая мощность может делиться между каналами. Рассчитывайте не только максимальный ток, но и мощность по формуле P ≈ U × I с запасом на потери.
Подобрать зарядное устройство для FPV-аккумуляторов и совместимые LiPo и Li-Ion аккумуляторы можно в каталоге RED PROP. Перед запуском всегда сверяйте маркировку конкретной батареи: правильный режим важнее скорости зарядки.
