RadioMaster Pocket ELRS часто выбирают как первый полноценный пульт для FPV: он компактный, работает под управлением EdgeTX и выпускается со встроенным модулем ExpressLRS 2.4 ГГц. При этом одного названия модели недостаточно для правильного выбора. Нужно проверить версию радиочасти, режим стиков, питание, совместимость с приёмником и только затем переходить к привязке. Ниже — последовательная схема от распаковки до безопасной проверки каналов.
Что представляет собой RadioMaster Pocket ELRS
Это портативная аппаратура управления с двумя стиками, переключателями, монохромным экраном и операционной системой EdgeTX. По данным производителя, пульт рассчитан максимум на 16 каналов, а фактическое число доступных функций зависит от приёмника и настроек модели. Складная антенна и съёмные наконечники стиков уменьшают габариты при перевозке, поэтому Pocket удобно брать в рюкзак вместе с небольшим дроном и очками.
Главное в названии — суффикс ELRS. Он означает, что внутри установлен передающий модуль ExpressLRS диапазона 2.4 ГГц. Такой пульт связывается с приёмниками ELRS 2.4 ГГц, но не становится совместимым с любым дроном автоматически. Приёмник другого протокола или другого диапазона не привяжется простым изменением пункта в меню.
У Pocket существуют и другие радиоверсии. Вариант CC2500 предназначен для набора поддерживаемых им протоколов и не равен встроенному ELRS. Если на карточке товара или коробке указано только название Pocket без радиоверсии, её нужно уточнить до покупки. Для большинства современных BNF-микродронов со встроенным ELRS удобнее сразу брать Pocket ELRS 2.4 ГГц.
Совместимость RadioMaster Pocket ELRS с дроном
Для связи должны совпасть три уровня. Первый — радиодиапазон: передатчик 2.4 ГГц работает с приёмником ELRS 2.4 ГГц. Второй — основные версии прошивки ExpressLRS: устройства на несовместимых основных версиях могут не связаться. Третий — способ привязки: одинаковая bind phrase либо ручной режим привязки.
В карточках BNF-дронов обозначение ELRS обычно относится к установленному приёмнику, но важно не пропустить диапазон. Обозначения 868/915 МГц относятся к субгигагерцовому оборудованию и со встроенным модулем Pocket 2.4 ГГц напрямую не работают. Для такого приёмника понадобится подходящий внешний модуль и совместимый модульный отсек.
Не путайте радиоканал управления и видеоканал. Pocket передаёт команды пилота, но не принимает изображение. Для полёта от первого лица отдельно нужны FPV-очки или шлем, совместимые с видеопередатчиком дрона. Аналоговый видеопередатчик требует аналогового приёмника 5.8 ГГц; цифровая система требует соответствующих цифровых очков или видеоприёмника.
· Для симулятора радиомодуль и приёмник в дроне не нужны: пульт подключается к компьютеру по USB в режиме джойстика.
· Для BNF-дрона проверьте наличие приёмника ELRS 2.4 ГГц и выбранный Mode 2 или Mode 1.
· Для самостоятельной сборки заранее выберите приёмник, UART на полётном контроллере и схему питания.
Питание и первый запуск пульта
Производитель указывает питание от двух элементов 18650, которые не входят в стандартный комплект. Используйте одинаковые исправные элементы одной модели и близкого состояния заряда. Нельзя объединять случайную старую ячейку с новой: при последовательном питании различия в ёмкости и внутреннем сопротивлении ухудшают предсказуемость работы.
Перед установкой проверьте полярность по маркировке в отсеках. Ошибка полярности может повредить электронику. Не используйте элементы с повреждённой оболочкой, следами коррозии, вмятинами или перегревом. Если аккумулятор входит с чрезмерным усилием, не давите на него: защищённые удлинённые 18650 могут отличаться по размерам от стандартных.
После включения проверьте напряжение питания на экране, дату и время, громкость, яркость и язык интерфейса. Затем установите актуальную, но совместимую версию EdgeTX только при реальной необходимости. Обновление «на всякий случай» до первого теста усложняет диагностику: если что-то не заработает, будет непонятно, проблема возникла из-за конфигурации, прошивки или подключения.

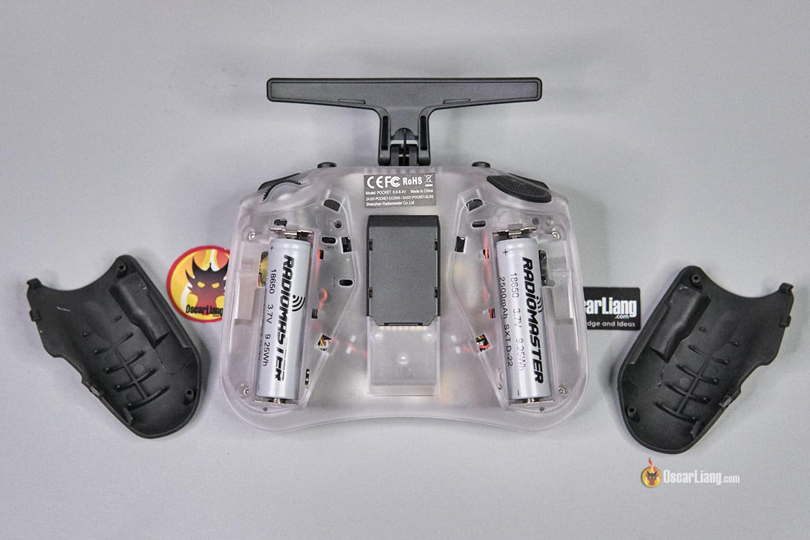

Пульт питается от двух элементов 18650, которые устанавливаются в задние отсеки.
Настройка RadioMaster Pocket ELRS в EdgeTX
Создайте новую модель, а не изменяйте случайный заводской профиль. В настройках модели отключите внутренний модуль, если сначала работаете только в симуляторе. Для реального дрона выберите внутренний модуль CRSF: именно через этот интерфейс EdgeTX взаимодействует со встроенным ExpressLRS. Не меняйте мощность и частоту пакетов без понимания задачи.
Назначьте переключатель ARM на отдельный удобный орган. Хорошая практика — использовать двухпозиционный переключатель, который сложно задеть случайно. Дополнительные режимы, например Angle, Beeper и Flip Over After Crash, можно назначить на оставшиеся переключатели. Точные AUX-каналы затем сопоставляются во вкладке Modes в Betaflight.
До установки пропеллеров подключите полётный контроллер к Betaflight Configurator и откройте вкладку Receiver. Движение Roll, Pitch, Yaw и Throttle должно соответствовать стикам, а значения — двигаться примерно от 1000 до 2000 с центром около 1500. Если каналы перепутаны, исправляйте карту каналов; если направление отдельного канала инвертировано, сначала проверьте настройки модели.
Failsafe проверяют только без пропеллеров. Включите пульт и дрон, убедитесь в движении каналов, затем выключите пульт. Полётный контроллер должен быстро зафиксировать потерю связи и перейти в безопасное состояние. Нельзя считать настройку законченной, если квадрокоптер продолжает принимать последнее положение газа.
Как выполнить привязку ExpressLRS
Самый удобный способ — одинаковая bind phrase, записанная в передатчик и приёмник. Это не пароль и не средство защиты; фраза формирует идентификатор, по которому устройства находят друг друга. Не стоит использовать слишком очевидную общую комбинацию на мероприятиях с большим числом пилотов, чтобы уменьшить вероятность совпадения.
Если bind phrase не настроена, используют ручной режим. Конкретный способ перевода приёмника в bind зависит от его типа и прошивки: иногда это тройная подача питания, иногда кнопка или команда из Betaflight. Повторять циклы питания механически опасно для разъёмов и не всегда срабатывает на приёмнике, где уже записана bind phrase.
Когда связь появилась, откройте Lua-скрипт ExpressLRS и проверьте частоту пакетов, телеметрию и мощность. Для первых полётов не требуется максимальная мощность. Более высокая мощность сильнее нагревает радиомодуль и быстрее расходует батарею. Частота пакетов выбирается по сценарию: высокие значения уменьшают задержку, более низкие обычно дают больший запас чувствительности.
Частые ошибки новичков
· Покупка ELRS без проверки диапазона. Надпись ELRS сама по себе не подтверждает совместимость 2.4 ГГц и 868/915 МГц.
· Смешивание прошивок. Перед обновлением запишите текущие версии и сохраните резервную копию настроек.
· Настройка с пропеллерами. Любые проверки ARM, каналов и failsafe проводите на безопасном столе без пропеллеров.
· Ожидание видеосигнала от пульта. Радиоуправление и FPV-видео — две отдельные системы.
· Максимальная мощность в помещении. Это не улучшает настройку, зато повышает нагрев и создаёт лишние помехи.
Если связь не появляется, двигайтесь от простого к сложному: подтвердите диапазон, питание приёмника, его световую индикацию, выбранный внутренний модуль, версии ExpressLRS и способ привязки. На самостоятельно собранном дроне дополнительно проверьте перекрёстное подключение TX к RX, выбранный UART и включённый Serial RX.
Практические вопросы о RadioMaster Pocket
Нужно ли сразу обновлять EdgeTX? Нет. Сначала убедитесь, что пульт включается, стики откалиброваны, USB-джойстик определяется компьютером, а модель и переключатели работают ожидаемо. Обновление оправдано, если нужна конкретная функция или исправлена известная проблема. До прошивки сохраните модели и радио-настройки, запишите текущую версию и подготовьте способ восстановления. EdgeTX и прошивка внутреннего ExpressLRS-модуля — разные компоненты: обновление одного не обновляет другое автоматически.
Можно ли заряжать 18650 внутри пульта? Конструкция предусматривает USB-C, но используйте только подходящий порт и исправные одинаковые элементы. Не подключайте одновременно сомнительный внешний зарядник и USB-питание. Во время первой зарядки контролируйте нагрев корпуса и аккумуляторов. Если элементы заметно отличаются по напряжению или один греется сильнее, прекратите использование пары и проверьте их отдельно. USB-порт для передачи данных и порт зарядки могут выполнять разные функции — ориентируйтесь на маркировку конкретной ревизии.
Как настроить пульт для симулятора? Создайте отдельную модель, отключите радиопередачу, подключите USB к правильному разъёму и выберите режим USB Joystick. В симуляторе выполните калибровку с чистыми крайними положениями и центром. Не добавляйте сложные кривые в EdgeTX, пока базовое управление не настроено: лучше сначала получить линейный сигнал, а rates и expo задавать в одном месте. Отдельный профиль не позволит случайно изменить настройки реального дрона.
Почему дрон привязался, но не вооружается? Привязка подтверждает только радиосвязь. Betaflight может блокировать ARM из-за высокого газа, неверного диапазона каналов, активного USB, отсутствия гироскопа, флагов failsafe или неправильно назначенного AUX. Откройте статус arming disable flags, проверьте канал газа около 1000 в нижнем положении и движение ARM-переключателя. Не отключайте защитные проверки наугад и не проводите диагностику с установленными пропеллерами.
Контрольный список перед первым вылетом. Зарядите и установите одинаковые 18650 с правильной полярностью, выберите отдельную модель, подтвердите внутренний ELRS 2.4 ГГц и установите антенну в рабочее положение. Без пропеллеров проверьте Roll, Pitch, Yaw, Throttle, ARM и failsafe. Убедитесь, что телеметрия поступает, а предупреждение о низком заряде пульта настроено разумно. Затем выключите дрон, установите пропеллеры в правильном направлении и выполните короткий тест на открытой площадке. После посадки проверьте температуру пульта, приёмника и аккумулятора. Такой порядок отделяет проблемы радиосвязи от ошибок сборки и снижает вероятность неожиданного запуска моторов.
Для перевозки выключайте пульт, складывайте антенну без усилия и снимайте наконечники стиков, если они могут зацепиться за сумку. Не кладите рядом металлические предметы, способные нажать кнопки или повредить экран. После длительного хранения проверьте напряжение обеих 18650 до включения. Если пульт использует несколько моделей, дайте каждой понятное имя и включите Model Match там, где это поддерживается: это уменьшает риск управления не тем дроном.
Кому подходит RadioMaster Pocket ELRS
Pocket особенно удобен новичку, который хочет один компактный пульт для симулятора и небольших FPV-дронов с ELRS 2.4 ГГц. Он также подходит как дорожная аппаратура или второй пульт. Небольшой корпус нравится тем, кто держит стики большими пальцами, но пилотам с крупными ладонями и выраженным pinch-хватом стоит заранее оценить эргономику.
Ограничения вытекают из компактности: экран и органы управления меньше, чем у полноразмерных аппаратов, а запас места под дополнительные переключатели ограничен. Если планируются сложные самолётные модели, много функций или мощные внешние модули, разумно сравнить Pocket с более крупной аппаратурой.
Для первого комплекта понадобятся два подходящих аккумулятора 18650, кабель USB для симулятора и обновлений, дрон с совместимым приёмником, а также отдельная видеосистема. Посмотреть RadioMaster Pocket ELRS и подобрать совместимое FPV-оборудование можно в каталоге RED PROP. Перед заказом достаточно сверить радиоверсию, Mode и приёмник дрона — это предотвращает большинство проблем ещё до настройки.
